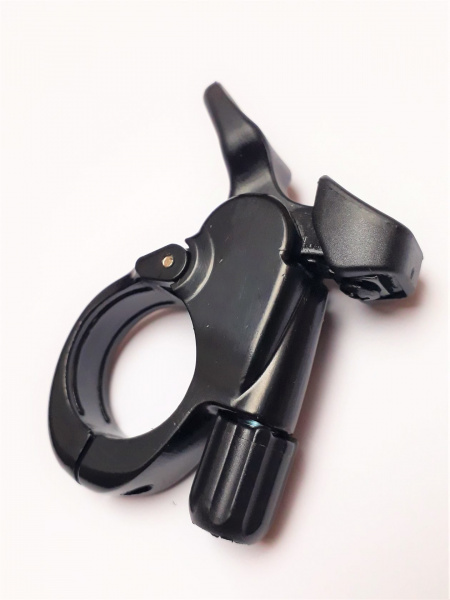

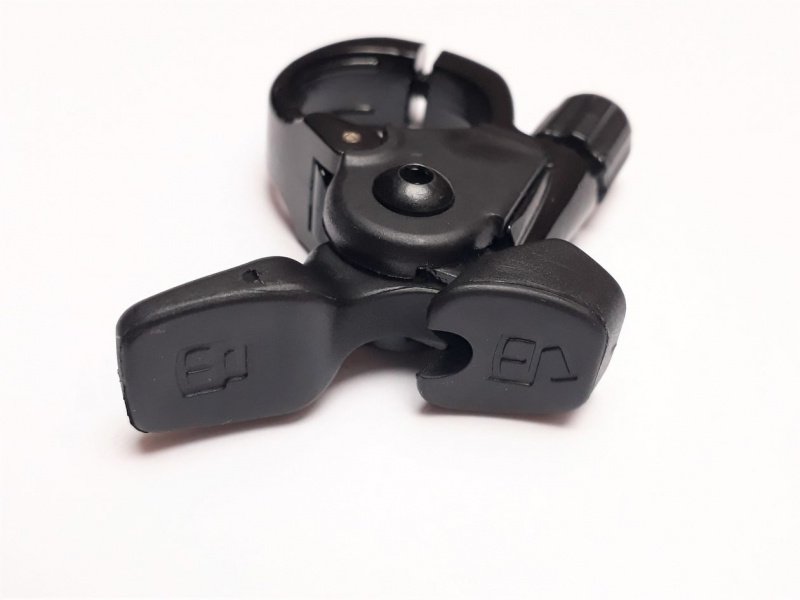

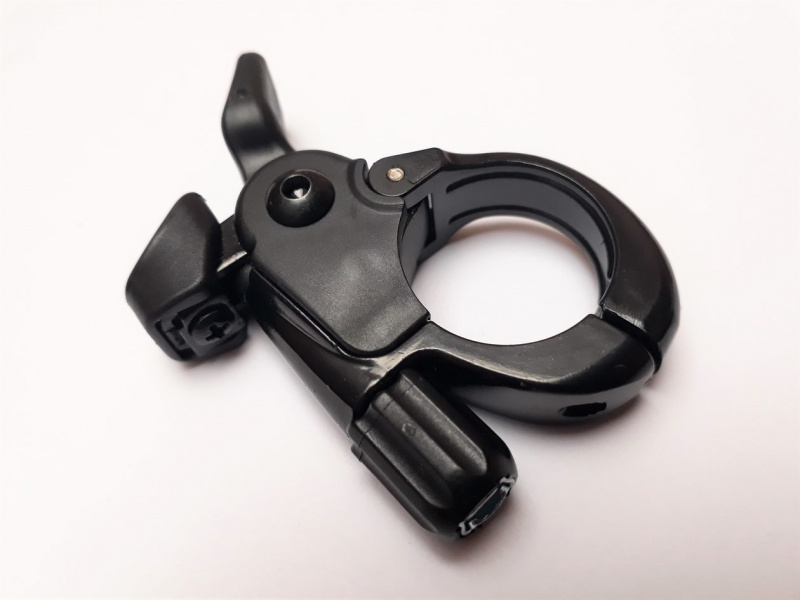

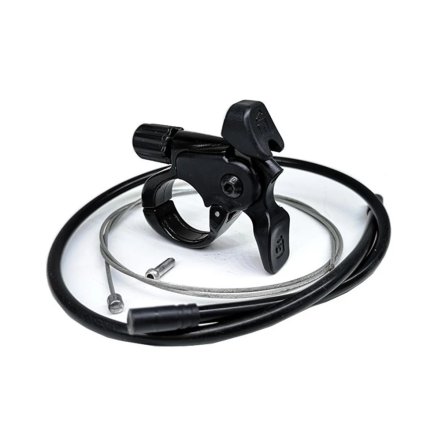

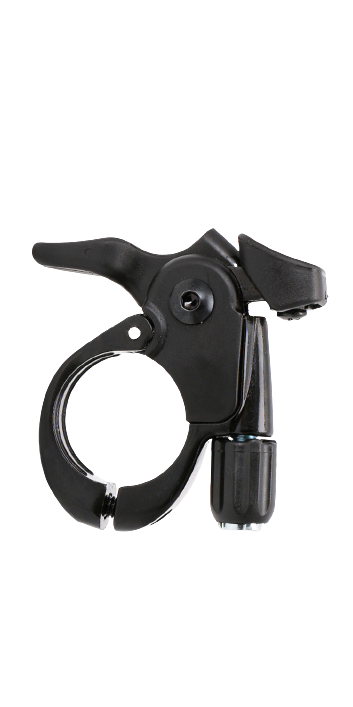

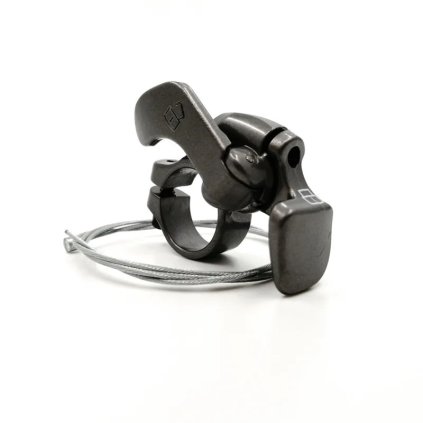

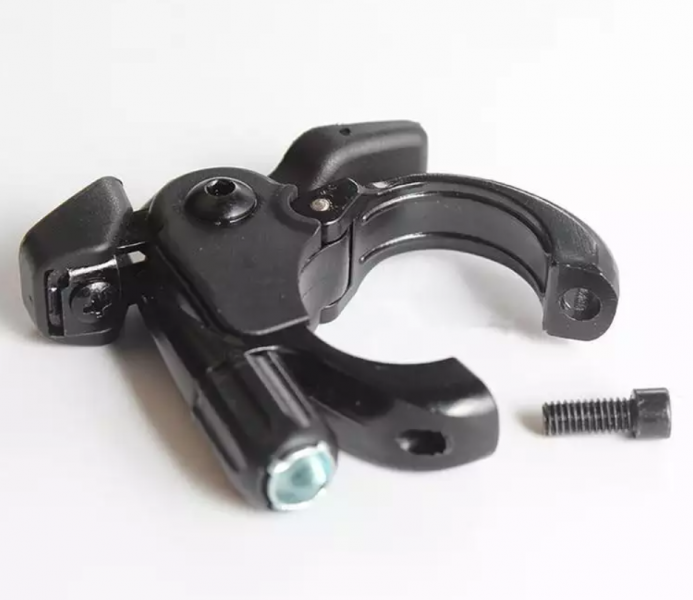

 RemoteLock páčka pro dálkové zamykání odpružené vidlice z řídítek. Jednoduchá montáž pomocí otevíratelné objímky, díky které nemusíte sundávat z řídítek gripy a páčku řazení.

Páčka je kompatibilní s odpruženými vidlicemi SR Suntour NCX, XCR, RAIDON, EPICON a AXON



Vlastnosti:



 produkt1-removebg-preview2-removebg-preview (1) Materiál: Kov a plast
 produkt1-removebg-preview2-removebg-preview (1) Rozměry:  5,8 x 5,5 x 2 cm
 produkt1-removebg-preview2-removebg-preview (1) Průměr objímky: 2,2cm
 produkt1-removebg-preview2-removebg-preview (1) Hmotnost:    42g
 produkt1-removebg-preview2-removebg-preview (1) Barva:  Černá
















Montáž Remote Lock páčky



Montáž dálkového zamykání vidlice (pro RL-R zamykání)



Montáž dálkového zamykání vidlice (RL-RC & RL-R)



1 (2)  Připevněte REMOTELOCK páčku na řídítka
1 (3)  Zvolte správnou délku bowdenu
1 (4)  Provlečte lanko zamykáním vidlice na  korunce
1 (5)  Lanko nechte vyčnívat 15mm a utáhněte   upínací šroub
1 (6)  Nastavte napětí lanka pomocí seřizovacího   šroubu







Montáž REMOTELOCK páčky (pro RL-RC & RL-R zamykání)



Namontujte REMOTELOCK páčku na pravou stranu řídítek za pomocí 3mm imbusového klíče.

Páčku dejte tak, aby mezi gripem (madlem) byl dostatek prostoru, minimálně však 3mm.



Zvolte správnou délku bowdenu, aby hybnost vidlice nebyla nijak omezena.



Otočte seřizovač předpětí lanka (obr. 5) dvakrát proti směru hodinových ručiček, aby

vznikla mezera pro funkci nastavení zamykání.



Provlečte lanko zamykáním vidlice, mírně jej napněte a dotáhněte upínací šroub 2mm imbusovým klíčem.



Pro zamčení vidlice zmáčkněte páčku. Tlakem na řídítka zkontrolujete,

zda je vidlice zamčená. Pokud ne, musíte upravit napětí lanka.



Pokud vidlice nejde zamknout, je napětí lanka pravděpodobně příliš nízké.

V tomto případě byste měli zvýšit napnutí lanka otáčením seřizovacího šroubu proti směru

hodinových ručiček.



Pokud je napětí lanka příliš vysoké a zámek vidlice nelze uvolnit, otočte seřizovacím šroubem

ve směru hodinových ručiček.

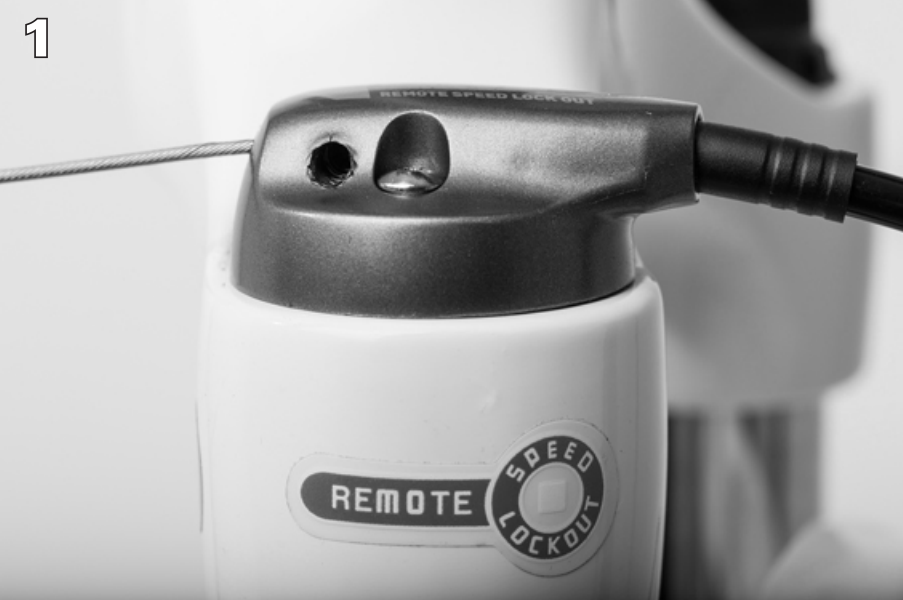

                        Snímek obrazovky (162) Provlékněte lanko zamykáním vidlice

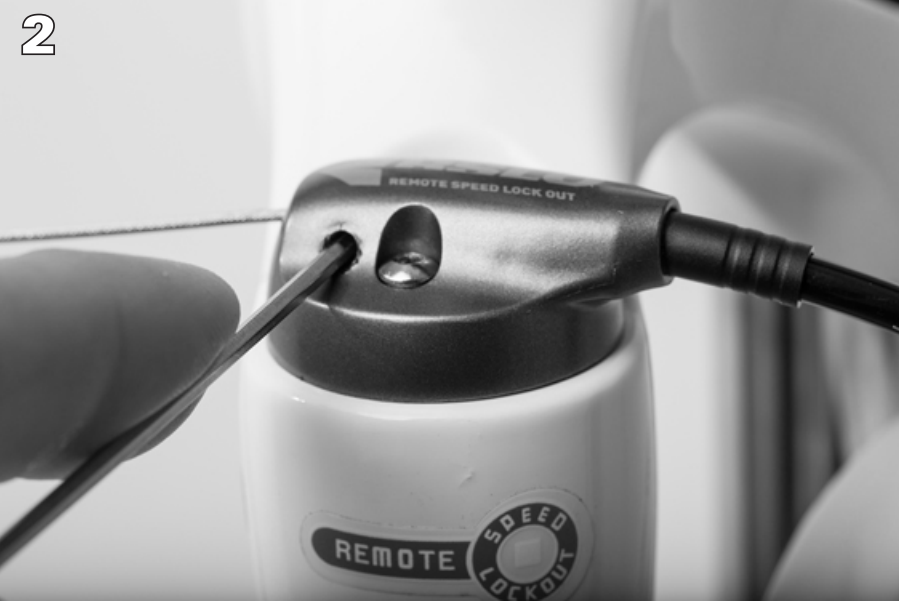

Snímek obrazovky (163) Lehce napněte lanko a dotáhněte upínací šroub 2mm imbusových klíčem

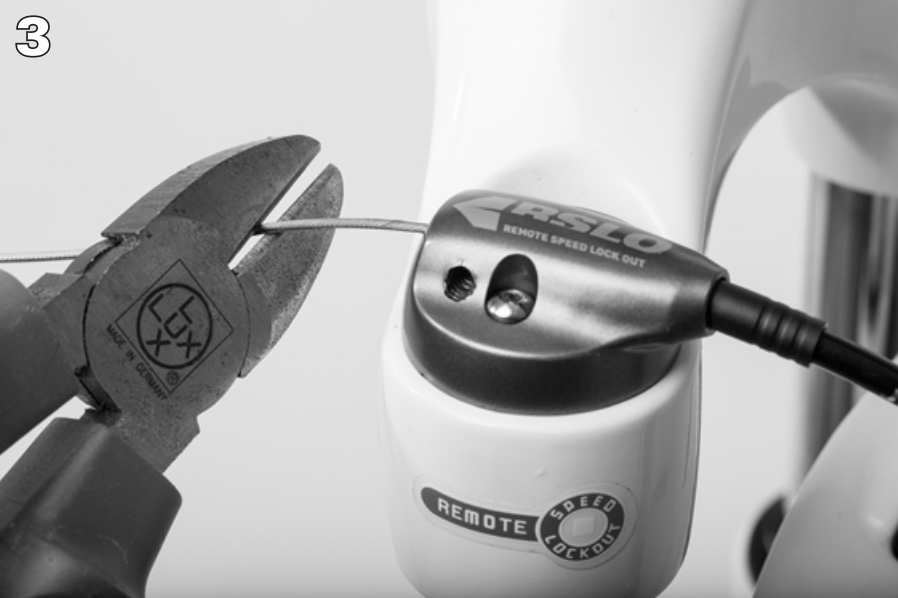

Snímek obrazovky (164) Provlékněte lanko a poté jej dotáhněte. Lanko nechte vyčnívat cca 15mm

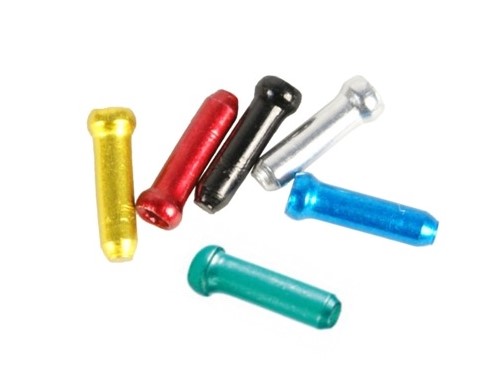

alligator-ipa03-cable-end-cap Pro vaši bezpečnost připevněte na konec lanka koncovku

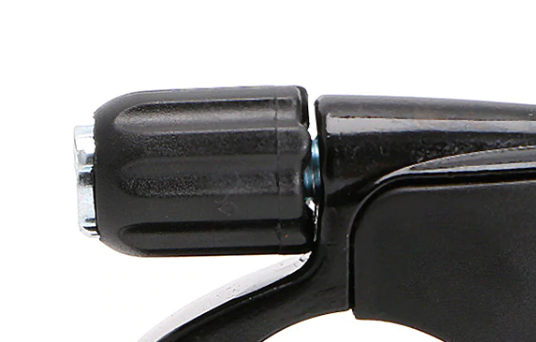

páčka zamykání vidlice z řídítek pro vidlice sr suntour remotelock.cz Upravte napětí lanka pokud je to nutné





 Montáž REMOTELOCK páčky (pro RL-RC & RL-R zamykání)



Namontujte REMOTELOCK páčku na pravou stranu řídítek za pomocí 3mm imbusového klíče.

Páčku dejte tak, aby mezi gripem (madlem) byl dostatek prostoru, minimálně však 3mm.



Zvolte správnou délku bowdenu, aby hybnost vidlice nebyla nijak omezena.



Otočte seřizovač předpětí lanka (obr. 6) dvakrát proti směru hodinových ručiček, aby

vznikla mezera pro funkci nastavení zamykání.



Provlečte lanko zarážkou chrániče lanka a otvorem v krytce a pevně připevněte krytku
(obr. 4 a 5).



Mírně napněte lanko a plochým nebo křížovým šroubovákem dotáhněte utahovací šroub.

Pro zamčení vidlice zmáčkněte páčku. Tlakem na řídítka zkontrolujete,

zda je vidlice zamčená. Pokud ne, musíte upravit napětí lanka.



Pokud vidlice nejde zamknout, je napětí lanka pravděpodobně příliš nízké.

V tomto případě byste měli zvýšit napnutí lanka otáčením seřizovacího šroubu proti směru

hodinových ručiček.



Pokud je napětí lanka příliš vysoké a zámek vidlice nelze uvolnit, otočte seřizovacím šroubem

ve směru hodinových ručiček.







remotelock Odejměte krytku pomocí 2,5mm imbusového klíče

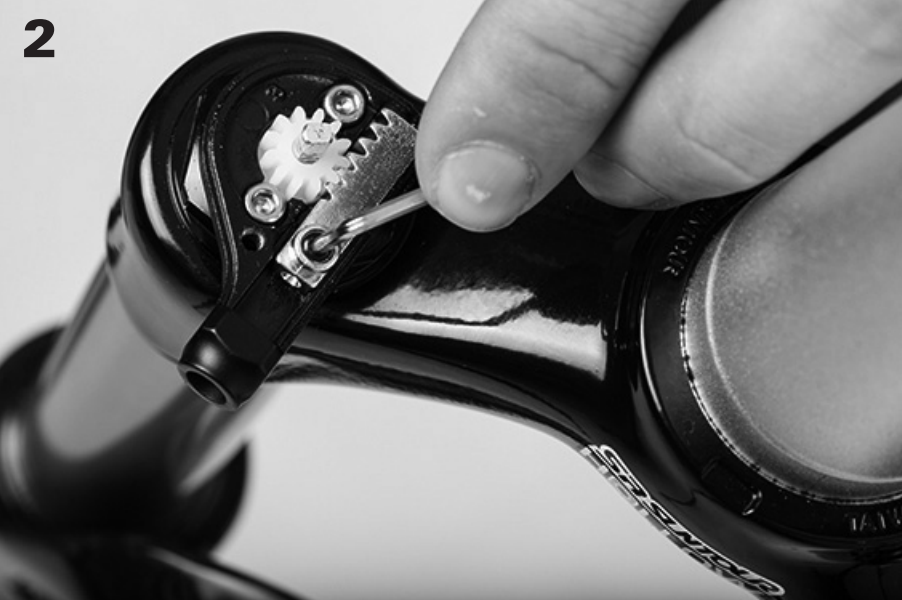

Snímek obrazovky (157) Uvolněte šroub pomocí 2mm imbusového klíče

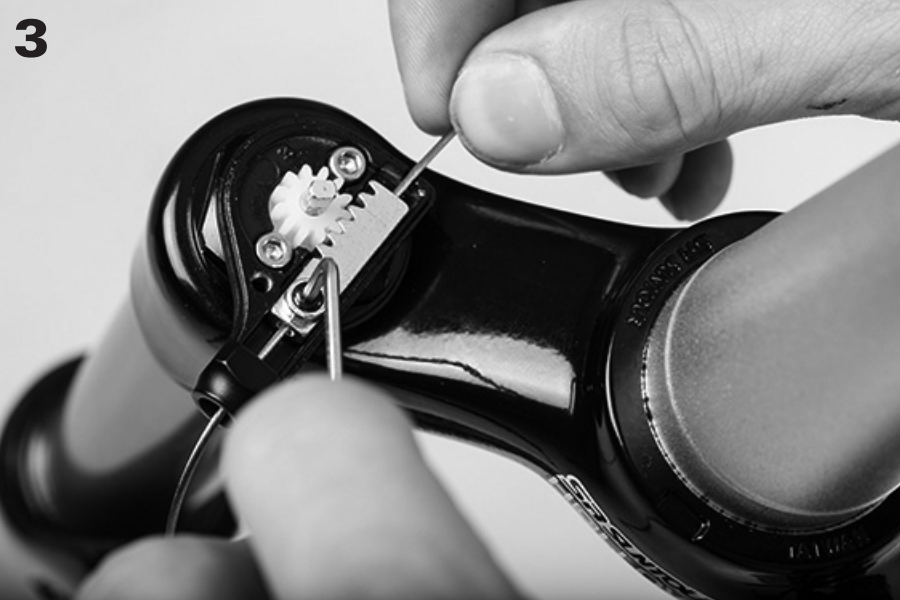

Snímek obrazovky (158) Provlékněte lanko a poté jej dotáhněte

Snímek obrazovky (159) Lanko nechte vyčnívat cca 15mm

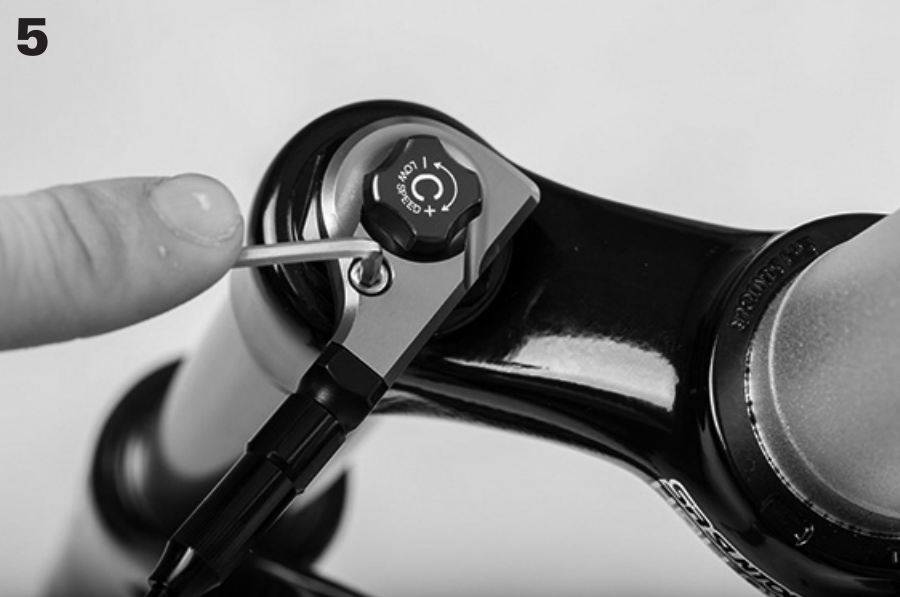

Snímek obrazovky (160) Připevněte zpátky krytku

páčka zamykání vidlice z řídítek pro vidlice sr suntour remotelock.cz Upravte napětí lanka, pokud je to nutné

alligator-ipa03-cable-end-cap Pro vaši bezpečnost připevněte na konec lanka koncovku
